ROM Lib

Background

  首先来解决ROM Lib是啥？为什么要使用它？来看AI的解答：

A “ROM library” refers to a collection of functions or code stored directly in a device’s Read-Only Memory (ROM), allowing applications to access these functions without needing to use additional RAM space, which is particularly useful in embedded systems with limited memory availability; essentially, it’s a library of code that is permanently built into the hardware and cannot be easily changed.

  上述解释了什么是Rom Lib，总结下就是：

1. 一些函数和代码存在ROM里
2. 允许CPU直接从ROM上取指执行
3. 这部分代码不能修改

  ROM的access速度会比RAM（DRAM，SRAM）慢很多，ROM code使用ROM是利用它的不可更改性来保证RoT，那Rom Lib为什么也用ROM呢？前面简单写了PPAC，这里就是考虑到A（area）和C（cost），虽然慢，但便宜啊。所以，它一般用来节省使用sram的cost。

  当然使用ROM Lib也有它的局限性。

1. Rom Lib会merge进netlist，一旦tape out就不能改变
2. 一般只会集成一些common的function
3. 由于速度的原因，一般只会用在boot阶段，或者MCU的应用里

Implementation

  前文讲了为什么要用Rom Lib，那如何实现呢？ATF里就提供了一套完整的方法。

Principle Of Work

  ATF的这套实现的输出最终会包含三个部分：

1. static library //包含真正的functions
2. jump table //其实就是把所有functions的jump address集中在了一起，可以叫做函数集散地
3. function wrapper //包装了一下，直接区jump table相应的offset找对应的函数

  其中static library和jump table合在一起输出为真正的ROM Lib（jump table放在头上），同时输出一个libwrapper.a供使用者调用ROM Lib里的functions。

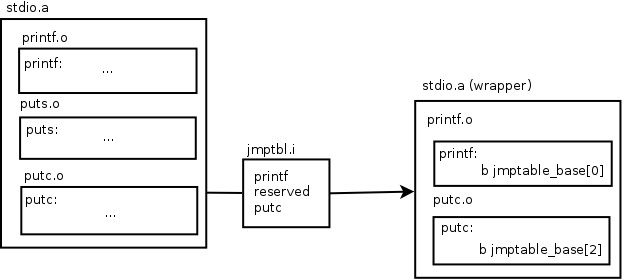

  看官网的图更容易理解。

  Note: 需要调用ROM Lib的application要把libwrapper.a link进去。

  整个调用路径为Application -> Wrapper function -> Jump table entry -> Function in ROM Lib。

How To Add Functions

  ATF提供了全套的实现，其中有code template，有build script，还有python工具等。本文通过描述如何添加functions到ROM Lib里来介绍它们的作用。

Generate A Library

  首先可以分门别类把需要加的function生成static library。步骤可以看How to Make a Library，另外cmake用起来也特别简单，准备另外写一篇怎么用cmake生成library。

Modify Makefile

  修改ATF的Makefile加入上一步生成的library。比如ATF自己的ROM Lib有以下几个lib：

LIBS        = -lmbedtls -lfdt -lc
LIBS        += -ltest    //增加自己的lib，可以把ATF原有的去掉

Add Function to Jump Table

  修改ATF的jmptbl.i文件，增加新增ROM Lib Function的入口。

rom	rom_lib_init
.......
test test_function_name

  这步里用到jmptbl_entry_function.S，当然根据选项不同还有其他几个类似的文件。它会和jmptbl_header.S一起生成jump table的汇编源文件。

/*
 * Copyright (c) 2019, Arm Limited. All rights reserved.
 *
 * SPDX-License-Identifier: BSD-3-Clause
 */
	.text
	.globl	jmptbl
jmptbl:
         b       rom_lib_init
         ......
         b       test_function_name

  这个生成的过程由python脚本romlib_generator.py完成。Makefile中的调用如下：

$(BUILD_DIR)/jmptbl.s: $(BUILD_DIR)/jmptbl.i | $$(@D)/
	$(s)echo "  TBL     $@"
	$(q)$(ROMLIB_GEN) gentbl --output $@ --bti=$(ENABLE_BTI) $<

Generate Link File

  这步的生成过程在Generate Link Script File From ld.S里已经讲过。ATF全部包好了，只要定义一些变量，不需要特别改动。所需定义变量如下：

• PLATFORM_LINKER_FORMAT and PLATFORM_LINKER_ARCH
• ROMLIB_RO_BASE and ROMLIB_RO_LIMIT
• ROMLIB_RW_BASE and ROMLIB_RW_END

  其中为什么会存在有RW属性的region定义？ROM Lib也是可以有自己的data段和bss段的，具体实现可以看AT - Section Attribute of GNU Linker Scripts。

BTW：其实是不建议ROM Lib里有自己的data和bss，会增加额外处理（这个后面说）和需要对sram的layout分布多加考虑（data和bss占用的sram一旦tape out就不可改变，需要预留出来）。怎么避免？不定义本地全局和static变量，使用参数传递进来的变量和buffer。

  link file生成后就可以把所有要加的lib link为ROM Lib了。

Output libwrapper.a

  这里也有几个步骤：

1. 生成jmpvar.s
     这里面其实就定义了一个变量jmptbl，是jump table的地址，wrapper function里会更具这个地址加上offset调用至实际函数。模板为jmptbl_glob_var.S。

   /*
    * Copyright (c) 2019, Arm Limited. All rights reserved.
    *
    * SPDX-License-Identifier: BSD-3-Clause
    */
    .data
    .globl	jmptbl
    .align	4
   jmptbl:	.quad	0x${jmptbl_address}


  Makefile里同样是由romlib_generator.py完成。

$(WRAPPER_DIR)/jmpvar.s: $(BUILD_DIR)/romlib.elf | $$(@D)/
	$(s)echo "  VAR     $@"
	$(q)$(ROMLIB_GEN) genvar --output $@ $<

1. 生成wrappers.s

   $(WRAPPER_SOURCES) $&: $(BUILD_DIR)/jmptbl.i | $$(@D)/
    $(s)echo "  WRP     $<"
    $(q)$(ROMLIB_GEN) genwrappers --bti=$(ENABLE_BTI) -b $(WRAPPER_DIR) $<


     python脚本通过解析之前编辑的jmptbl.i和利用模板wrapper.S生成wrappers.s。模板如下：

   /*
    * Copyright (c) 2019, Arm Limited. All rights reserved.
    *
    * SPDX-License-Identifier: BSD-3-Clause
    */
    .section .text.__wrap_${function_name}
    .globl	__wrap_${function_name}
   __wrap_${function_name}:
    ldr	x17, =jmptbl
    mov	x16, #${function_offset}
    ldr	x17, [x17]
    add	x16, x16, x17
    br	x16


  romlib_generator.py会为每个列在jmptbl.i中的函数生成上述模板中的汇编函数。其中function_name会被替代为function name of rom lib，function_offset是该函数在jump table中的offset。

  最后编译生成libwrapper.a就完成了。

How to Use/Test

  做Test的时候，可以先把ROM Lib放在sram里测试，function测试通过，然后再去到FPGA和仿真平台上跑。

1. 把ROM Lib按定义的ROMLIB_RO_BASE and ROMLIB_RO_LIMIT地址load好。
2. 编译测试程序（link libwrapper.a）。
3. 调用rom_lib_init把data段copy到ROMLIB_RW_BASE and ROMLIB_RW_END范围内并把bss段清掉。这就是前面讲的多了一步操作。具体代码在init.s中。
4. 现在就可以调用其他的ROM Lib function了。

Application

  博主利用ATF提供的这套机制为Cortex-M系列芯片制作了ROM Lib，当然有不少东西要改，比如说init.s和templates下的汇编文件，都需要改为Thumb2指令的汇编。

Other Solution

  ATF这套方案已经比较完备了，但有点啰嗦，需要到“函数集散地”去转一圈才能调用到真正的函数，其实可以直接jump至函数入口地址。dump出ROM Lib中所有函数入口地址的命令如下：

nm romlib.elf

  接下来就需要写个脚本做一层wrapper。完工！

Reference

Library at ROM
Scripts and Templates
